Ống Thủy Nồi Hơi Là Gì? Cách Kiểm Tra Và Bảo Dưỡng Đúng Cách
Trong hệ thống nồi hơi công nghiệp, việc duy trì mực nước ở mức an toàn là yếu tố quyết định đến hiệu suất và tuổi thọ của thiết bị. Chỉ cần mực nước quá thấp hoặc quá cao đều có thể gây ra những sự cố nghiêm trọng như giảm hiệu suất sinh hơi, hư hỏng thiết bị hoặc thậm chí mất an toàn trong quá trình vận hành.
Để người vận hành dễ dàng theo dõi mực nước, ống thủy nồi hơi (kính thủy) được lắp đặt trực tiếp trên thân nồi hơi. Đây là thiết bị nhỏ nhưng đóng vai trò vô cùng quan trọng, giúp quan sát mực nước theo thời gian thực và hỗ trợ vận hành an toàn.
Ống Thủy Nồi Hơi Là Gì?
Ống thủy nồi hơi là thiết bị dùng để hiển thị trực tiếp mực nước bên trong nồi hơi thông qua một ống kính chịu nhiệt hoặc kính phẳng chuyên dụng.
Nguyên lý hoạt động dựa trên nguyên tắc bình thông nhau, trong đó mực nước trong ống thủy luôn bằng với mực nước thực tế bên trong thân nồi hơi. Nhờ đó, người vận hành có thể quan sát chính xác lượng nước mà không cần mở nồi hơi.
Ống thủy thường được lắp ở vị trí dễ quan sát trên thân nồi hơi, kết nối với khoang chứa nước bằng các đường ống và van khóa.
Cấu Tạo Của Ống Thủy Nồi Hơi

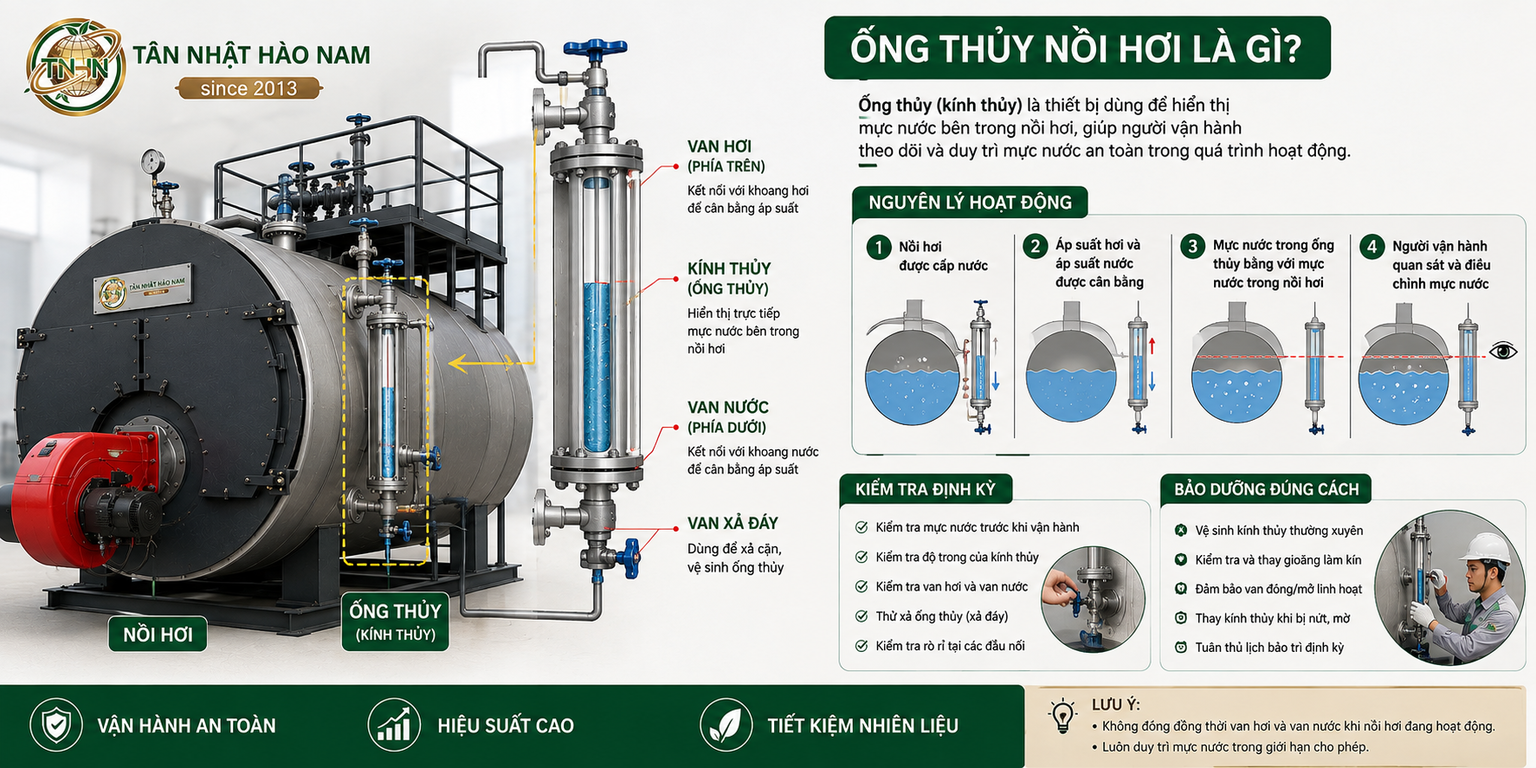

Ống thủy nồi hơi
Một bộ ống thủy tiêu chuẩn thường bao gồm các bộ phận sau:
- Ống kính thủy chịu nhiệt hoặc kính phẳng chịu áp lực.
- Van nước phía dưới.
- Van hơi phía trên.
- Van xả đáy để vệ sinh.
- Gioăng làm kín chịu nhiệt.
- Khung bảo vệ bằng thép.
- Lớp chắn bảo vệ chống vỡ.
Các vật liệu chế tạo phải chịu được nhiệt độ và áp suất cao, đồng thời có khả năng chống ăn mòn trong môi trường làm việc khắc nghiệt.
Nguyên Lý Hoạt Động
Ống thủy hoạt động theo nguyên lý bình thông nhau giữa khoang nước của nồi hơi và ống kính thủy.
Quy trình diễn ra như sau:
Bước 1: Nồi hơi được cấp nước
Nước sau khi xử lý sẽ được bơm vào thân nồi hơi. Khi mực nước thay đổi, lượng nước trong ống thủy cũng thay đổi tương ứng.
Bước 2: Áp suất hơi và áp suất nước được cân bằng
Van hơi phía trên và van nước phía dưới luôn mở trong quá trình vận hành, giúp áp suất giữa nồi hơi và ống thủy được cân bằng.
Bước 3: Hiển thị mực nước
Nhờ nguyên lý bình thông nhau, mực nước trong ống thủy sẽ phản ánh chính xác mực nước bên trong nồi hơi. Người vận hành chỉ cần quan sát mức nước qua kính thủy để đánh giá tình trạng làm việc của hệ thống.
Bước 4: Theo dõi và điều chỉnh
Nếu mực nước xuống dưới mức cho phép, cần bổ sung nước cấp ngay. Ngược lại, nếu mực nước quá cao, cần điều chỉnh lượng nước cấp hoặc kiểm tra hệ thống điều khiển để tránh ảnh hưởng đến chất lượng hơi.
Vai Trò Của Ống Thủy Trong Hệ Thống Nồi Hơi
1. Theo Dõi Mực Nước Chính Xác
Ống thủy giúp người vận hành quan sát trực tiếp mực nước trong nồi hơi mà không cần dừng máy, từ đó phát hiện kịp thời các bất thường.
2. Đảm Bảo An Toàn Vận Hành
Nếu mực nước xuống quá thấp, các bề mặt truyền nhiệt có thể bị quá nhiệt, dẫn đến biến dạng hoặc hư hỏng. Ngược lại, mực nước quá cao có thể làm hơi mang theo nước, ảnh hưởng đến chất lượng hơi và thiết bị sử dụng hơi.
Ống thủy giúp giảm thiểu những rủi ro này bằng cách cung cấp thông tin trực quan, liên tục.
3. Hỗ Trợ Kiểm Tra Hệ Thống Cấp Nước
Thông qua sự thay đổi của mực nước, người vận hành có thể đánh giá hoạt động của:
- Bơm cấp nước.
- Van cấp nước.
- Bộ điều khiển mực nước.
- Hệ thống cảnh báo mức nước.
4. Nâng Cao Hiệu Suất Nồi Hơi
Việc duy trì mực nước ổn định giúp quá trình tạo hơi diễn ra liên tục, giảm thất thoát nhiệt và nâng cao hiệu suất vận hành.
Cách Kiểm Tra Ống Thủy Đúng Cách
Để đảm bảo ống thủy hoạt động chính xác, nên thực hiện các bước sau:
Kiểm tra mực nước trước khi khởi động
Quan sát xem mực nước có nằm trong vùng an toàn theo quy định của nhà sản xuất hay không.
Kiểm tra độ trong của kính thủy
Nếu kính bị bám cáu cặn hoặc mờ đục, cần vệ sinh ngay để tránh đọc sai mực nước.
Kiểm tra van hơi và van nước
Đảm bảo các van hoạt động linh hoạt, không bị kẹt hoặc rò rỉ.
Kiểm tra hiện tượng rò rỉ
Quan sát các đầu nối, gioăng và thân kính để phát hiện rò rỉ nước hoặc hơi.
Thử xả ống thủy
Định kỳ mở van xả đáy để loại bỏ cặn bẩn, đồng thời kiểm tra khả năng thông suốt của đường nước và đường hơi.
Hướng Dẫn Bảo Dưỡng Ống Thủy
Để kéo dài tuổi thọ và đảm bảo độ chính xác của thiết bị, cần thực hiện bảo dưỡng định kỳ.
Vệ sinh kính thủy
Loại bỏ cáu cặn và bụi bẩn bám trên bề mặt kính để dễ quan sát.
Kiểm tra gioăng làm kín
Nếu gioăng bị lão hóa, nứt hoặc rò rỉ, cần thay thế ngay.
Kiểm tra van khóa
Đảm bảo các van đóng mở nhẹ nhàng, không bị kẹt hoặc ăn mòn.
Thay kính khi cần thiết
Nếu kính thủy xuất hiện vết nứt, trầy xước sâu hoặc giảm khả năng quan sát, cần thay mới để tránh nguy cơ nứt vỡ khi vận hành.
Kiểm tra định kỳ
Lập kế hoạch kiểm tra hàng ngày, hàng tuần và bảo dưỡng tổng thể theo lịch bảo trì của hệ thống nồi hơi.
Những Lỗi Thường Gặp Ở Ống Thủy
Một số sự cố phổ biến bao gồm:
- Kính thủy bị mờ do cáu cặn.
- Mực nước hiển thị không chính xác.
- Van hơi hoặc van nước bị tắc.
- Rò rỉ tại các đầu nối.
- Kính thủy bị nứt hoặc vỡ.
- Đường ống thông bị nghẹt.
Nếu phát hiện các dấu hiệu trên, cần dừng thiết bị (khi điều kiện an toàn cho phép) để kiểm tra và khắc phục kịp thời.
Những Lưu Ý Khi Vận Hành
Để đảm bảo an toàn và độ chính xác của ống thủy:
- Không sử dụng kính thủy đã nứt hoặc trầy xước nặng.
- Thực hiện xả rửa kính thủy theo định kỳ.
- Không đóng đồng thời van hơi và van nước khi nồi hơi đang hoạt động.
- Luôn duy trì mực nước trong giới hạn cho phép.
- Tuân thủ hướng dẫn vận hành và bảo trì của nhà sản xuất.
Kết Luận
Ống thủy nồi hơi là thiết bị quan trọng giúp theo dõi mực nước và đảm bảo quá trình vận hành diễn ra an toàn, ổn định. Mặc dù có cấu tạo đơn giản, nhưng nếu không được kiểm tra và bảo dưỡng đúng cách, thiết bị có thể hiển thị sai mực nước, làm tăng nguy cơ xảy ra sự cố.
Việc vệ sinh định kỳ, kiểm tra van, thay thế kính khi cần thiết và theo dõi thường xuyên sẽ giúp kéo dài tuổi thọ của ống thủy cũng như nâng cao hiệu quả vận hành toàn bộ hệ thống nồi hơi.
Câu Hỏi Thường Gặp (FAQ)
1. Ống thủy nồi hơi có chức năng gì?
Hiển thị trực tiếp mực nước bên trong nồi hơi để người vận hành theo dõi và điều chỉnh kịp thời.
2. Bao lâu nên vệ sinh ống thủy?
Nên kiểm tra hằng ngày và vệ sinh định kỳ theo lịch bảo trì hoặc khi phát hiện kính bị mờ, bám cặn.
3. Vì sao kính thủy bị mờ?
Do cáu cặn, tạp chất trong nước hoặc hơi nước ngưng tụ lâu ngày bám trên bề mặt kính.
4. Khi nào cần thay kính thủy?
Khi kính bị nứt, trầy xước sâu, rò rỉ hoặc không còn đảm bảo khả năng quan sát rõ mực nước.
