Van an toàn trong hệ thống nồi hơi có vai trò gì?
Trong hệ thống nồi hơi, van an toàn là một trong những thiết bị quan trọng nhất giúp bảo vệ thiết bị và người vận hành. Khi áp suất trong nồi hơi vượt quá mức cho phép, van sẽ tự động mở để xả hơi hoặc nước ra ngoài, đưa áp suất về mức an toàn. Điều này giúp ngăn ngừa nguy cơ nổ nồi hơi, hư hỏng thiết bị và đảm bảo dây chuyền sản xuất hoạt động ổn định.
Một hệ thống nồi hơi đạt tiêu chuẩn luôn được trang bị ít nhất một hoặc nhiều van an toàn tùy theo công suất và áp suất làm việc. Việc lựa chọn đúng loại van, lắp đặt đúng vị trí và bảo trì định kỳ sẽ góp phần kéo dài tuổi thọ của nồi hơi và giảm thiểu rủi ro trong quá trình vận hành.
Van an toàn nồi hơi hoạt động như thế nào?
Van an toàn hoạt động dựa trên nguyên lý cân bằng giữa áp suất hơi bên trong nồi hơi và lực nén của lò xo hoặc đối trọng.
Trong điều kiện bình thường, áp suất trong nồi hơi thấp hơn áp suất cài đặt nên van luôn ở trạng thái đóng. Khi áp suất vượt quá giới hạn cho phép, lực hơi sẽ thắng lực nén của lò xo, làm van mở để xả hơi ra ngoài. Sau khi áp suất giảm xuống mức an toàn, lò xo sẽ đẩy đĩa van trở lại vị trí ban đầu và van tự động đóng kín.
Nhờ cơ chế này, van an toàn giúp bảo vệ toàn bộ hệ thống khỏi tình trạng quá áp và đảm bảo nồi hơi luôn hoạt động trong giới hạn thiết kế.

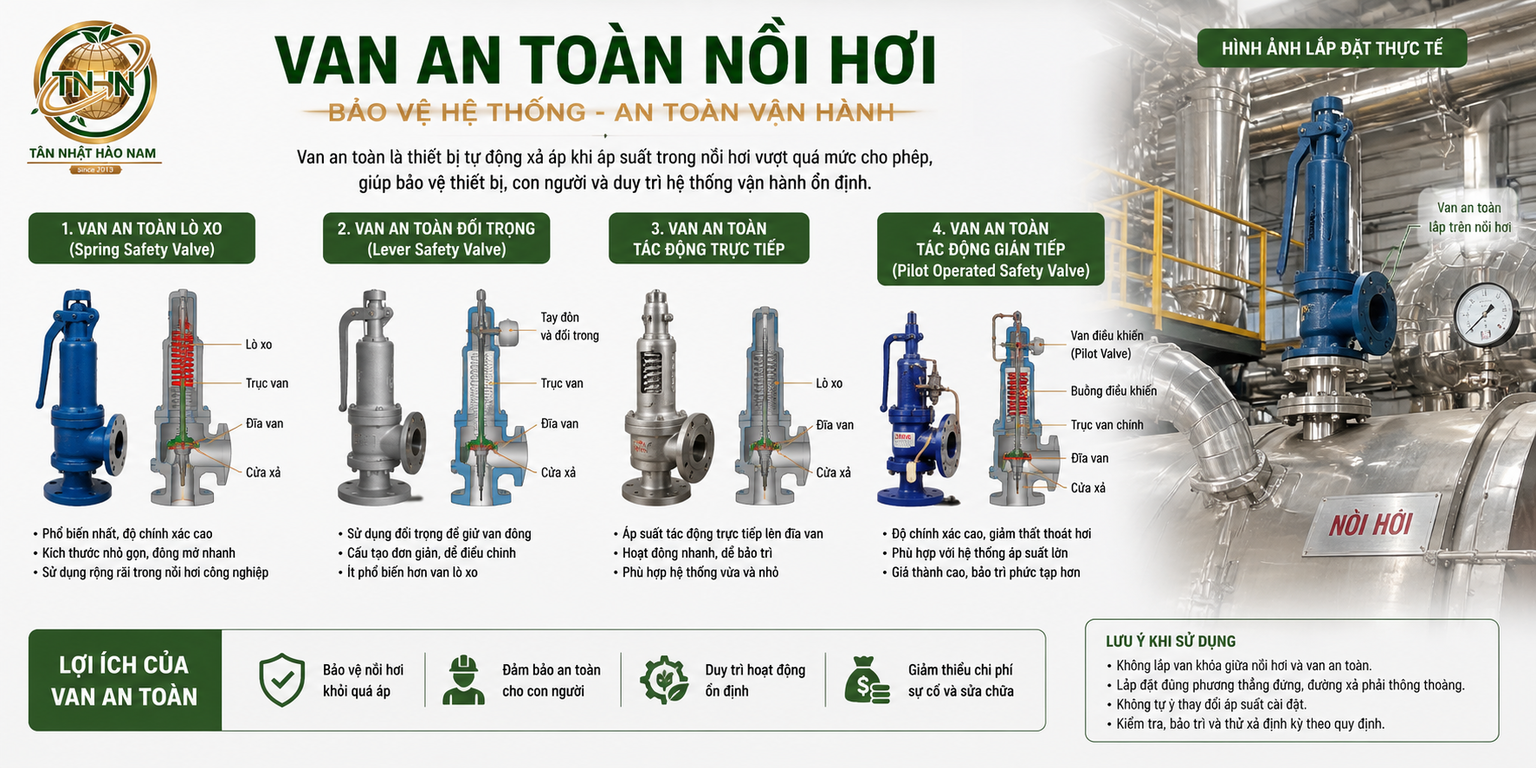

Các loại van an toàn thường dùng trong hệ thống nồi hơi
nồi hơi
1. Van an toàn lò xo (Spring Safety Valve)
Đây là loại van được sử dụng phổ biến nhất trong các hệ thống nồi hơi công nghiệp hiện nay.
Ưu điểm
- Độ chính xác cao.
- Kích thước nhỏ gọn.
- Hoạt động ổn định.
- Đóng mở nhanh.
- Phù hợp với nhiều mức áp suất.
Ứng dụng
Van lò xo được sử dụng trên các nồi hơi đốt dầu, đốt gas, đốt than, biomass và nhiều hệ thống hơi nước công nghiệp khác.
2. Van an toàn đối trọng (Lever Safety Valve)
Loại van này sử dụng quả đối trọng để tạo lực giữ van ở trạng thái đóng.
Ưu điểm
- Cấu tạo đơn giản.
- Dễ điều chỉnh áp suất.
- Chi phí đầu tư thấp.
Nhược điểm
- Chiếm nhiều không gian.
- Độ chính xác không cao bằng van lò xo.
- Ít được sử dụng trong các hệ thống hiện đại.
3. Van an toàn tác động trực tiếp
Đây là loại van mà áp suất trong nồi hơi tác động trực tiếp lên đĩa van để mở khi đạt đến áp suất cài đặt.
Ưu điểm
- Hoạt động nhanh.
- Dễ bảo trì.
- Phù hợp với hệ thống có quy mô vừa và nhỏ.
4. Van an toàn tác động gián tiếp (Pilot Operated Safety Valve)
Van sử dụng một van điều khiển nhỏ (Pilot Valve) để điều khiển việc đóng mở van chính.
Ưu điểm
- Độ chính xác rất cao.
- Giảm thất thoát hơi.
- Làm việc ổn định ở áp suất lớn.
- Phù hợp với hệ thống nồi hơi công suất cao.
Nhược điểm
- Giá thành cao.
- Yêu cầu kỹ thuật bảo trì phức tạp hơn.
Tiêu chí lựa chọn van an toàn cho nồi hơi
Để lựa chọn van an toàn phù hợp, doanh nghiệp cần xem xét các yếu tố sau:
Áp suất làm việc
Van phải có áp suất cài đặt cao hơn áp suất vận hành nhưng không vượt quá áp suất thiết kế của nồi hơi.
Lưu lượng xả
Van cần có khả năng xả đủ lượng hơi sinh ra khi hệ thống gặp sự cố quá áp.
Nhiệt độ làm việc
Nên chọn van có vật liệu chịu được nhiệt độ hơi bão hòa hoặc hơi quá nhiệt trong quá trình vận hành.
Vật liệu chế tạo
Các vật liệu phổ biến gồm:
- Gang
- Đồng
- Thép carbon
- Thép không gỉ (Inox 304, Inox 316)
Trong môi trường có nhiệt độ và áp suất cao, van bằng thép hoặc inox thường được ưu tiên nhờ khả năng chịu lực và chống ăn mòn tốt.
Những lưu ý khi lắp đặt van an toàn
Để van hoạt động hiệu quả, cần tuân thủ một số nguyên tắc:
- Lắp đặt theo phương thẳng đứng.
- Không lắp van khóa giữa nồi hơi và van an toàn.
- Đường ống xả phải thông thoáng, không bị cản trở.
- Không thay đổi áp suất cài đặt khi chưa có sự cho phép của đơn vị kỹ thuật.
- Kiểm tra hoạt động của van định kỳ theo quy trình bảo trì.
Dấu hiệu van an toàn cần kiểm tra hoặc thay thế
Trong quá trình vận hành, nếu xuất hiện các dấu hiệu sau, cần kiểm tra ngay:
- Van bị rò rỉ hơi liên tục.
- Van không mở khi áp suất vượt giới hạn.
- Van mở nhưng không đóng kín sau khi xả.
- Áp suất xả không đúng giá trị cài đặt.
- Thân van bị ăn mòn hoặc nứt.
Việc tiếp tục sử dụng van an toàn bị hư hỏng có thể làm tăng nguy cơ quá áp, ảnh hưởng đến toàn bộ hệ thống nồi hơi.
Bảo trì van an toàn định kỳ
Để đảm bảo van luôn hoạt động chính xác, doanh nghiệp nên thực hiện:
- Kiểm tra ngoại quan mỗi ngày.
- Kiểm tra rò rỉ hơi hàng tuần.
- Thử xả van định kỳ theo hướng dẫn của nhà sản xuất.
- Hiệu chuẩn áp suất theo kế hoạch bảo trì.
- Thay thế các chi tiết bị mòn như lò xo, đĩa van và gioăng làm kín khi cần thiết.
Bảo trì đúng cách không chỉ giúp kéo dài tuổi thọ van mà còn nâng cao độ an toàn cho toàn bộ hệ thống nồi hơi.
Kết luận
Van an toàn là thiết bị không thể thiếu trong bất kỳ hệ thống nồi hơi nào. Việc lựa chọn đúng loại van, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp kiểm soát áp suất hiệu quả, bảo vệ thiết bị, đảm bảo an toàn cho người vận hành và giảm thiểu rủi ro dừng sản xuất.
Nếu doanh nghiệp đang đầu tư hoặc nâng cấp hệ thống nồi hơi, hãy ưu tiên sử dụng van an toàn đạt tiêu chuẩn chất lượng và thực hiện kiểm định, bảo dưỡng theo đúng quy định. Đây là giải pháp quan trọng để nâng cao hiệu suất vận hành, kéo dài tuổi thọ thiết bị và tối ưu chi phí trong quá trình sản xuất.
